다중선박 충돌사고 예방시스템

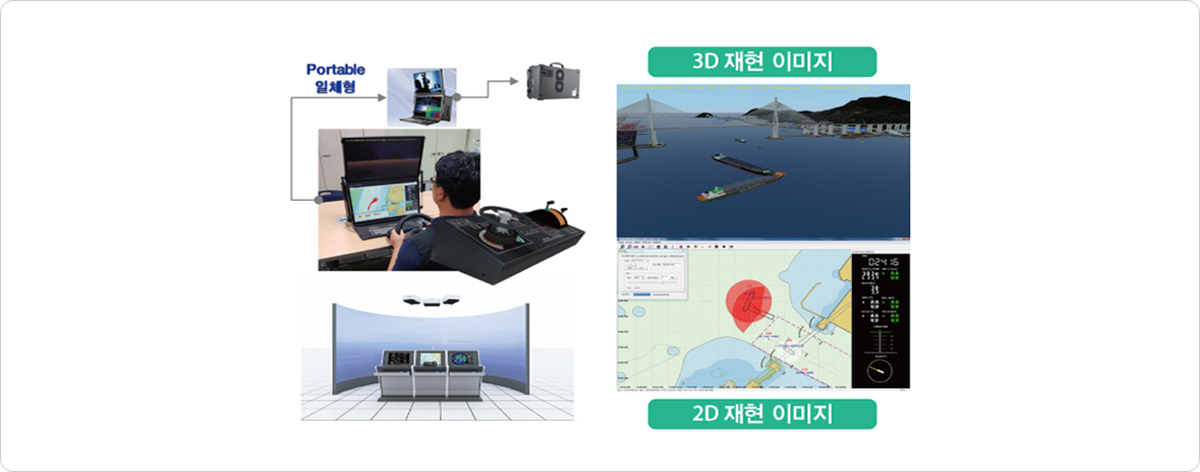

선박 충돌사고 분석 및 재현(2D / 3D) 시스템

• 현장 지원을 위한 이동형 시스템 및 재현시스템(2D / 3D)
• Work Station형 선박충돌분석 및 재현시스템(2D / 3D)

『다중선박 충돌위험도 식별지원시스템』 특허

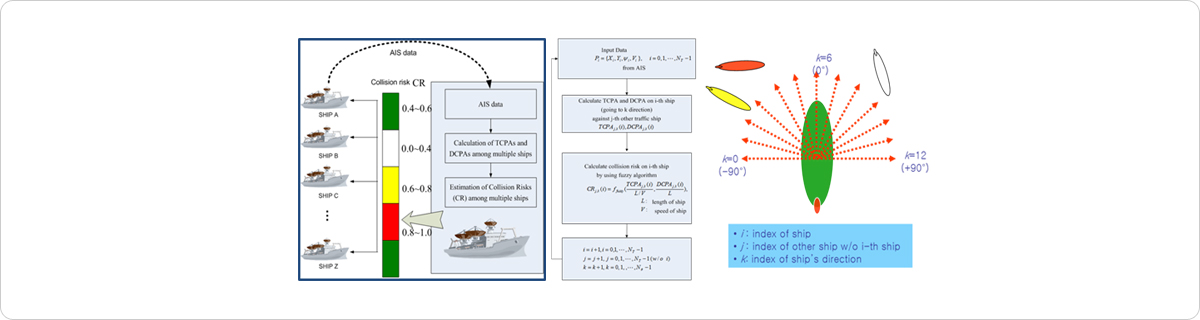

실시간 다중선박 충돌위험도 식별 개념

• 수십 척(N척)의 선박들 대상으로 모든 조합(nC2)의 방향별 충돌가능성을 모두 계산하여 각 선박(함정) 별 충돌위험성 및 최대 충돌위험선박을 계산하여 실시간 제공

• 해상교통정보(AIS 등)를 이용하여, 수십 척의 선박들간 충돌위험을 자동으로 산출
• 위험도 우선순위별로 정렬하여 제공함으로써 식별 용이
• 충돌위험이 가장 높은 t자동으로 평가하여 제공

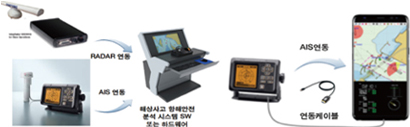

• 다중선박충돌위험도 식별 지원 SW와 ECDIS, VTS, AIS, RADAR 연동 가능

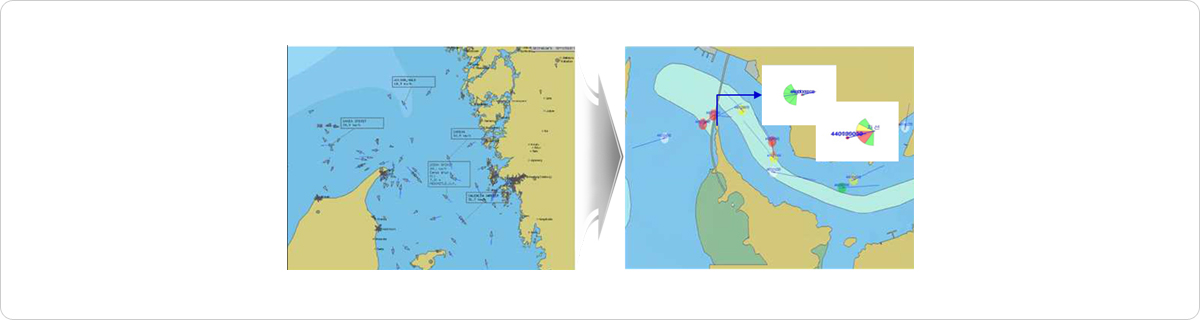

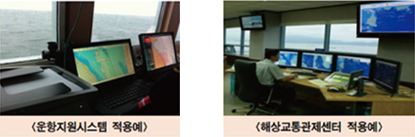

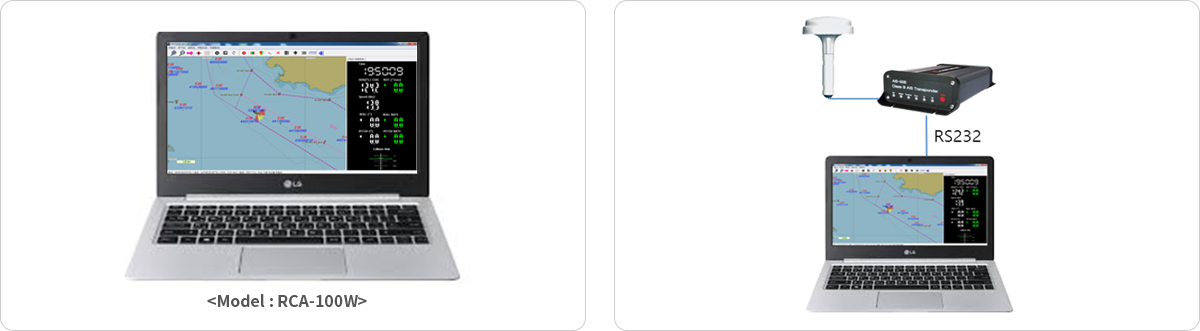

윈도우 기반 실시간 선박 충돌 예방 시스템

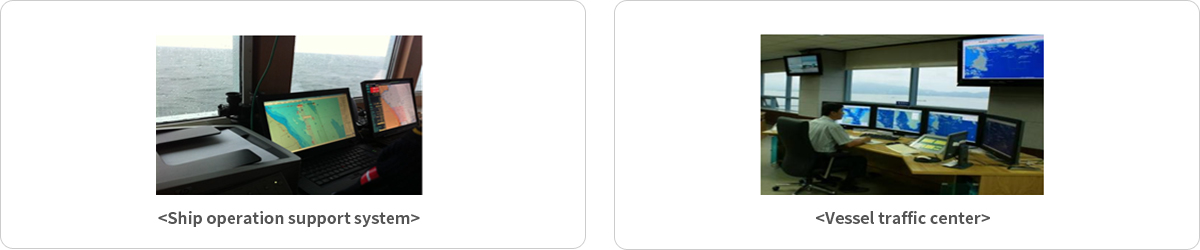

선박 탑재용 실시간 선박 충돌 예방 시스템

선박관제용 실시간 선박 충돌 예방 시스템

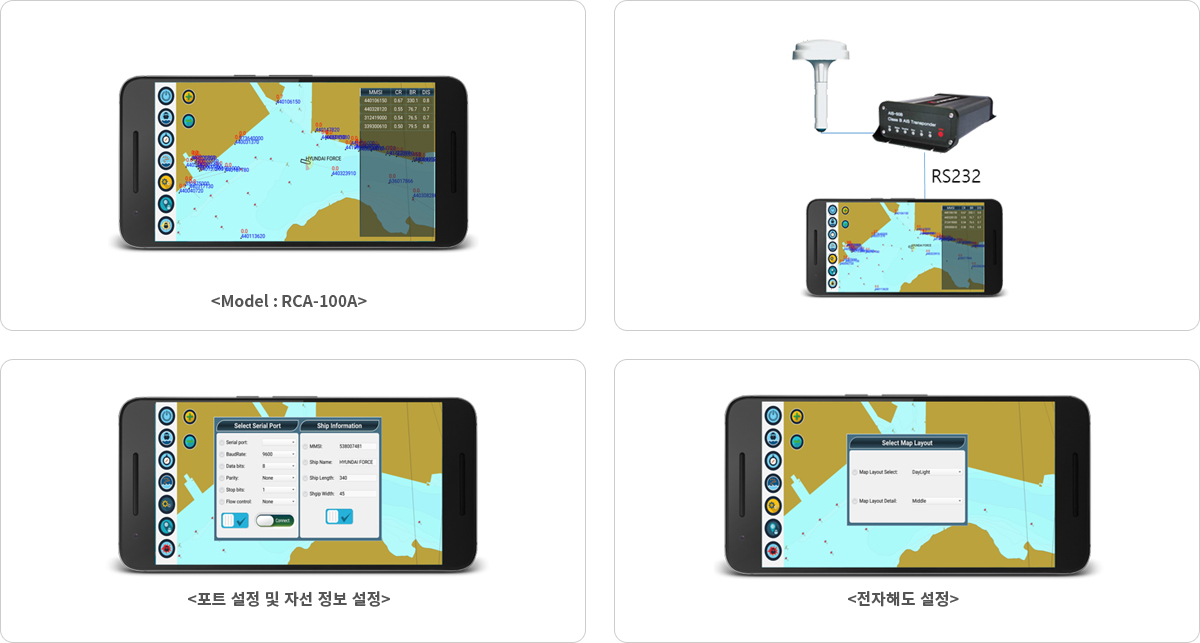

안드로이드 기반 실시간 선박 충돌 예방 시스템

선박 탑재용 실시간 선박 충돌 예방 시스템

선박 충돌 분석 시스템

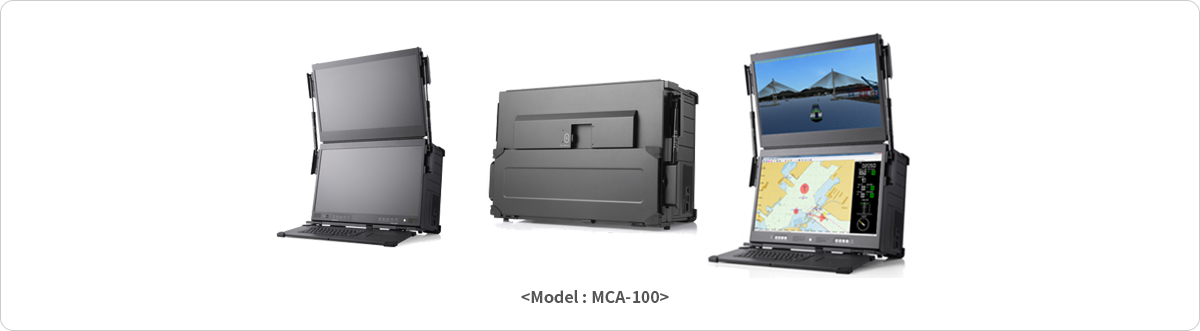

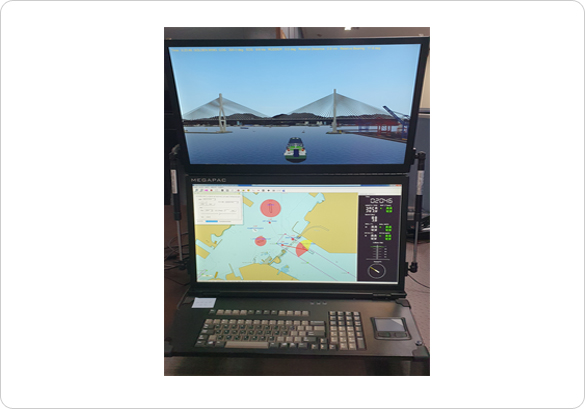

이동형 선박 충돌 분석 시스템

• 3D 모델 전시 기능
• 상단 모니터 : 3D 전시 화면
• 하단 모니터 : 2D 전자 해도 전시 화면
• 사고 발생시 현장 급파 전문수사관 및 연구원이 현장에서 실시간 원인 분석용으로 사용 가능
• 인근 VTS의 AIS 등 각종 항해정보를 활용하여 사고 현장에서 충돌 선박에 대한 실시간 사고 원인 분석 지원
• 외형 정보
  • - Display : 2 x 23”, 16:9 Display, 4K Display
  • - 규격 : 15.12” x 23.11” x 9.02” (H x W x D)
  • - 해상도 : 300 cd/m2 brightness / 1000:1 contrast
  • - 무게 : ~45 LBS

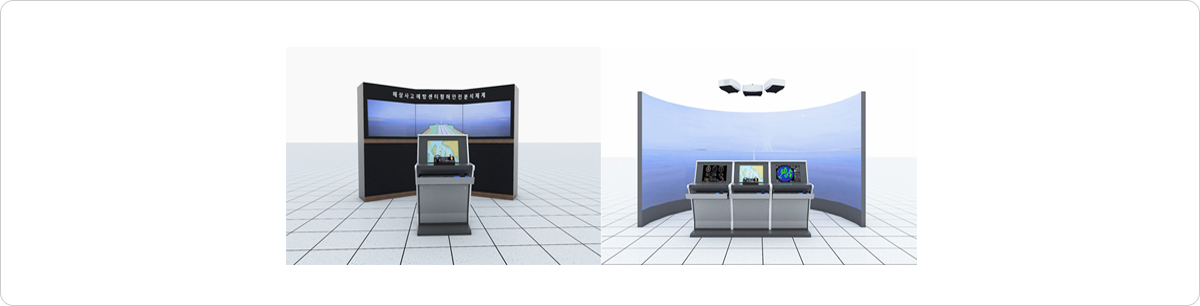

고정형 선박 충돌 분석 시스템

• 콘솔데스크 : 2D 전자해도 상에 자선 및 타선 전시, 충돌위험도 계산 결과 전시
• 전시 패널(3CH) : 3D 모델 전시
• 선박 충돌 사고 데이터를 기준으로 재현
• 사고 분석 및 회피 시뮬레이션을 통해 교육/훈련 가능
• 선박 충돌 사고 회피 / 교육 훈련 시스템(선박운항 시뮬레이터와 연동 가능)

선박 충돌사고 분석 및 재현(2D / 3D) 시스템 적용 예

컨테이너선 000호 – 컨테이너선 000 충돌사고 분석 사례

• 충돌 일시 : 2009년 8월 19일 00시 25분경
• 충돌 장소 : 부산항 북내항 방파제 등대기점 338도 방향, 약 690미터 거리

컨테이너선 000호 – 컨테이너선 000 충돌사고 분석 사례

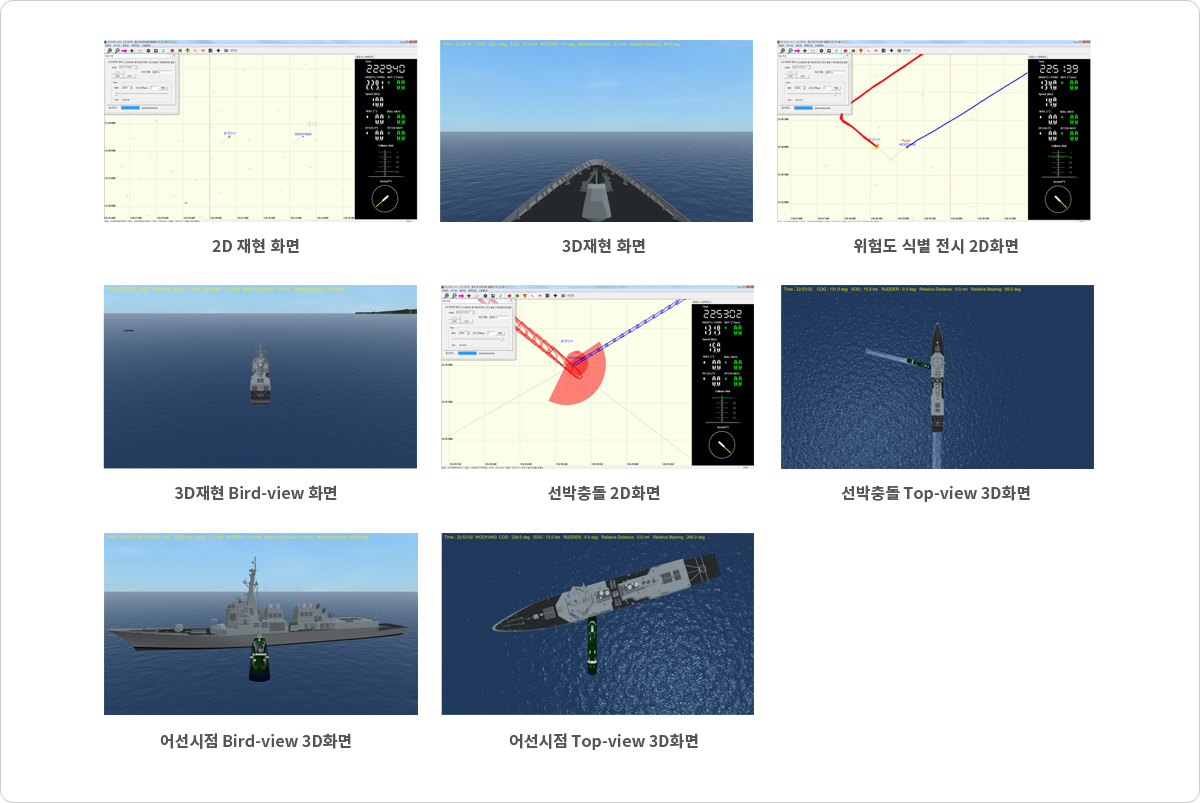

3D 재현 SW의 시점 및 효과 지원

3D 재현 SW의 다양한 시점 및 효과 지원
