• Main 서버 사양
  • - CPU: 16core (2.4GHz × 2CPU)
  • - 용량: 600GB × 2 (RAID 0, 1, 5 구성 지원)
  • - OS: Windows Server2012 R2 & MS SQL
  • - 서버보안 S/W: Red Castle v4.0: EAL 4 등급, CC 인증
• 중계서버 사양: 상동
• 단말기 사양
  • - 일반 데스크 탑 또는 노트북, OS: Windows 2007 이상

• 위성/무선 혼용: 자동/수동 접속 기능

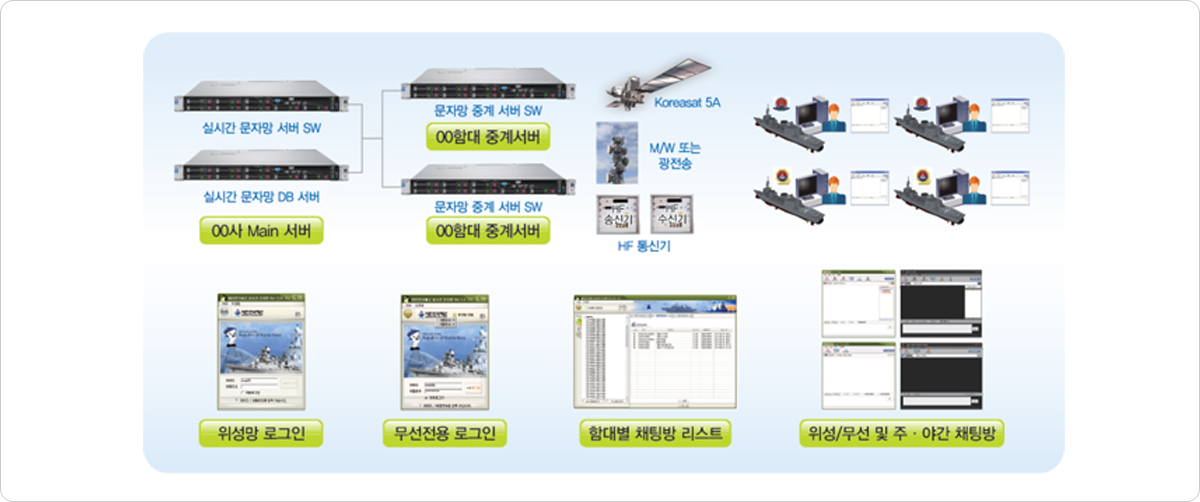

• 채팅방 개설 내용: 위성전용, 위성/무선 혼용 및 무선 전용
• 망탈퇴시 확인: 육상지휘소 및 TCP/IP 기반의 단말기에서는 함정의 문자망의 통신망 접속 상태(위성, 무선) 및 이탈여부 확인을 위한 現 통신망 접속 상태 전시 기능
• 우선전파 요구
  • - 긴급전파 시 우선자원할당 요구
  • - 우선전파 요청시 우선자원할당 요구
• 무선구간 망폭주 방지 기능: 불필요한 채팅 내용 사전 제거
• 무선구간의 채팅 내용 누락여부 확인 기능
• 기존 위성통신 기반의 문자망 기능 100% 유지

• 위성구간, WAN/LAN구간에서 정상운용
• 위성망 장애시 무선통신기 활용 무선기반 문자망 운용

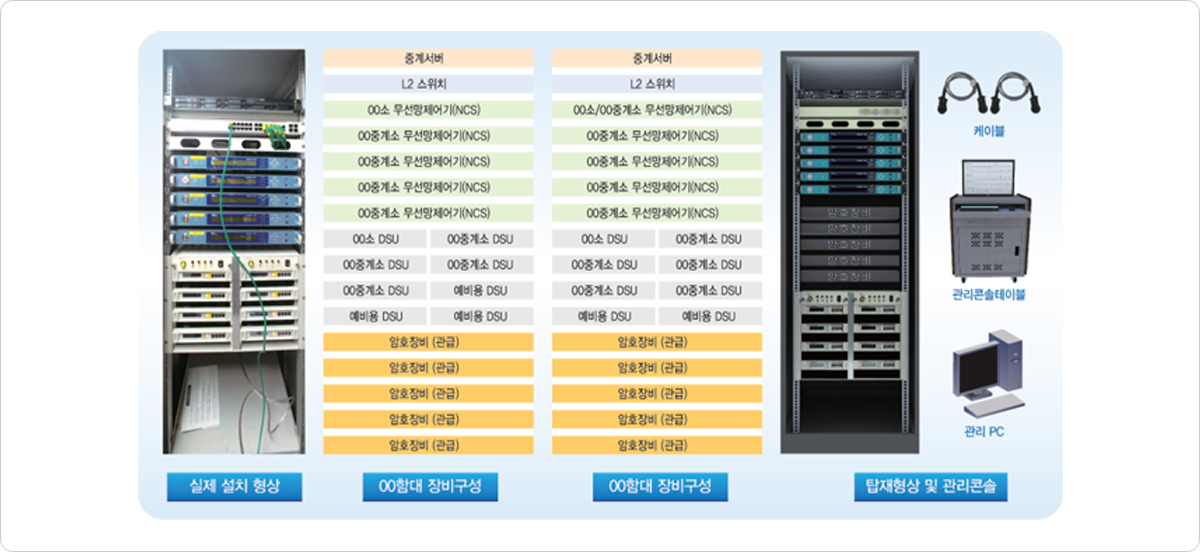

• 19” Standard Rack : 1EA
• 중계서버: 1EA / HP DL360G9
• 서버보안: RedCastle 4.0 1EA
• L2 스위치: 1EA / OS6350-24
• 무선망제어기: 5EA / AN/RTPC-1501(NCS)
• 집합형 DUS: 8EA / BR-DSU153
• 암호장비(관급) : 5EA
• 규격: W(600) * D(1000) * H(2000)
• 실장 무게 : 약 150kg

• 각 함대 육상 통신 지휘소에 설치
• 중계서버는 00함대 사용자 등록 및 00사 메인서버와 동기화

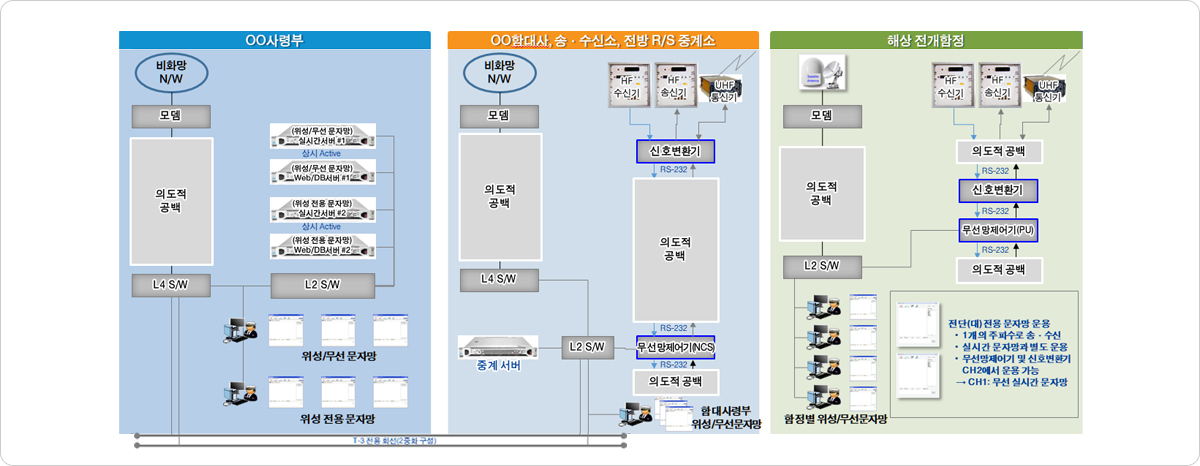

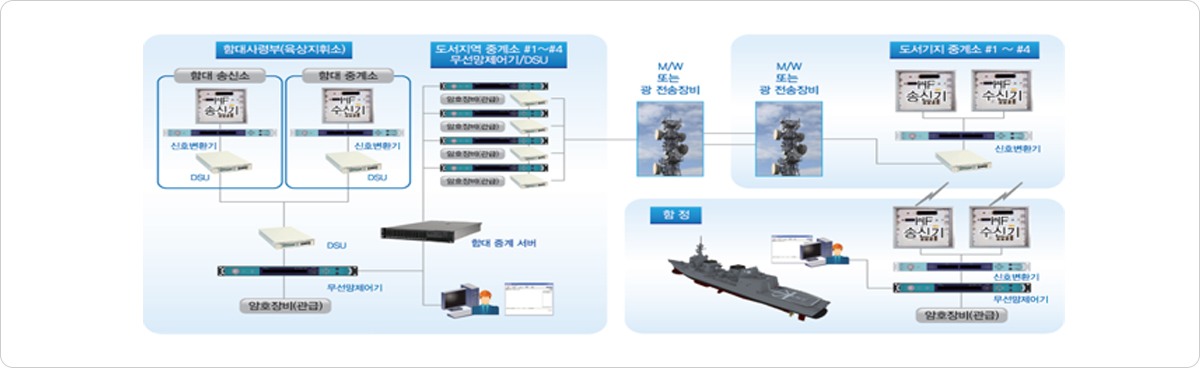

• 지휘소 - 송·수신소 - 도서기지 중계소간 구성
• 무선망제어기-암호장비: 1: 1구성
• 도서지역간 네트워크: M/W 또는 광전송장비
• 관리콘솔은 각 책임해역의 PU 구성 및 자동/수동 자원 할당
  • - Semi-PAMA 방식의 자원할당
• 무선망제어기(NCS)에 최대 7척의 무선망제어기(PU) 구성

• 위성구간, WAN/LAN구간에서 정상운용
• 위성망 장애시 무선통신기 활용 무선기반 문자망 운용
• 전송 신뢰도: BER10E-6

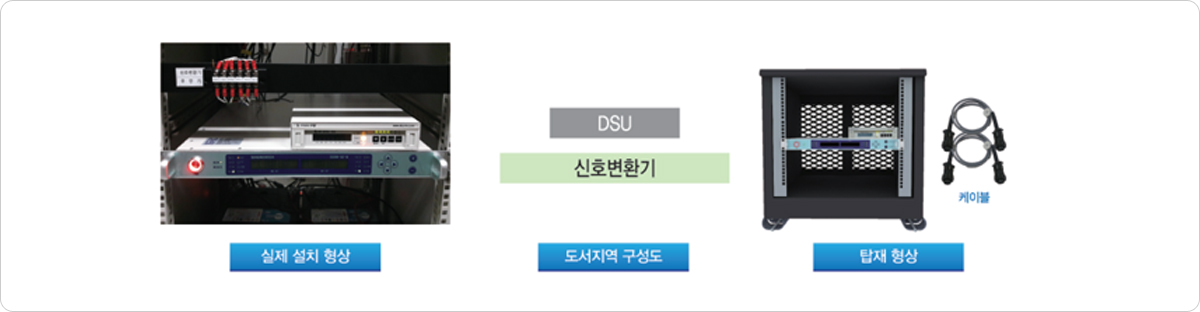

• 기 운용중인 19” Standard Rack 장착 가능
• 신호변환기: 1EA / SCDM-U2-B
• 통신기 및 신호변환기 연결 전용 판넬

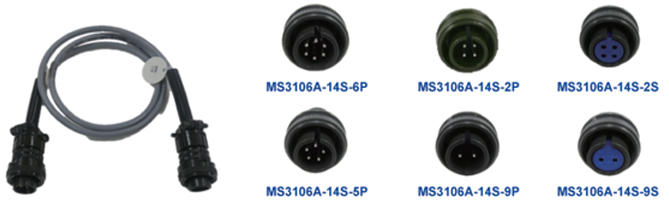

• 통신기-신호변환기 연결 케이블
• DUS: 1EA / BR-DSU153
  • - M/W 또는 광전송장비와 네트워크 구성 가능
• 무게 : 약 5kg (신호변환기, DSU 및 케이블)

• 도서지역의 중계소 설치
• 해당 책임 해역 인근의 함정과 송·수신 및 함대로 원격 전송
• 신호변환기의 주요 기능
  • - 운용 채널 수: 2CH
  • - 변조방식: FSK, QPSK, 8PSK (각 채널별 선택가능)
  • - 통신기와 통신속도: 300, 600, 1.2k, 1.5k ~ 4.8k (100bps 단위 가변)
  • - 무선망제어기-신호변환기간 통신속도: 300, 600, 1.2k, 2.4k, 4.8k, 9.6k, 19.2k, 38.4k, 56k, 64k
  • - Error 보정 기능
  • - Radio Key On/Off 제어(자동, 수동)
  • - Test Tone 송수신 기능 : 100Hz ~ 4KHz (100Hz 단위 가변)
  • - FSK mark, space 주파수 가변기능 (25Hz 단위 가변)
  • - Self Diagnosis 기능
  • - Loop Back 기능 (디지털, 아날로그)
  • - 타체계 확장 지원 가능(DMHS 등)

• 최대 7척의 무선망제어기(PU)와 동시 채널 구성

• 19” Rack 장착

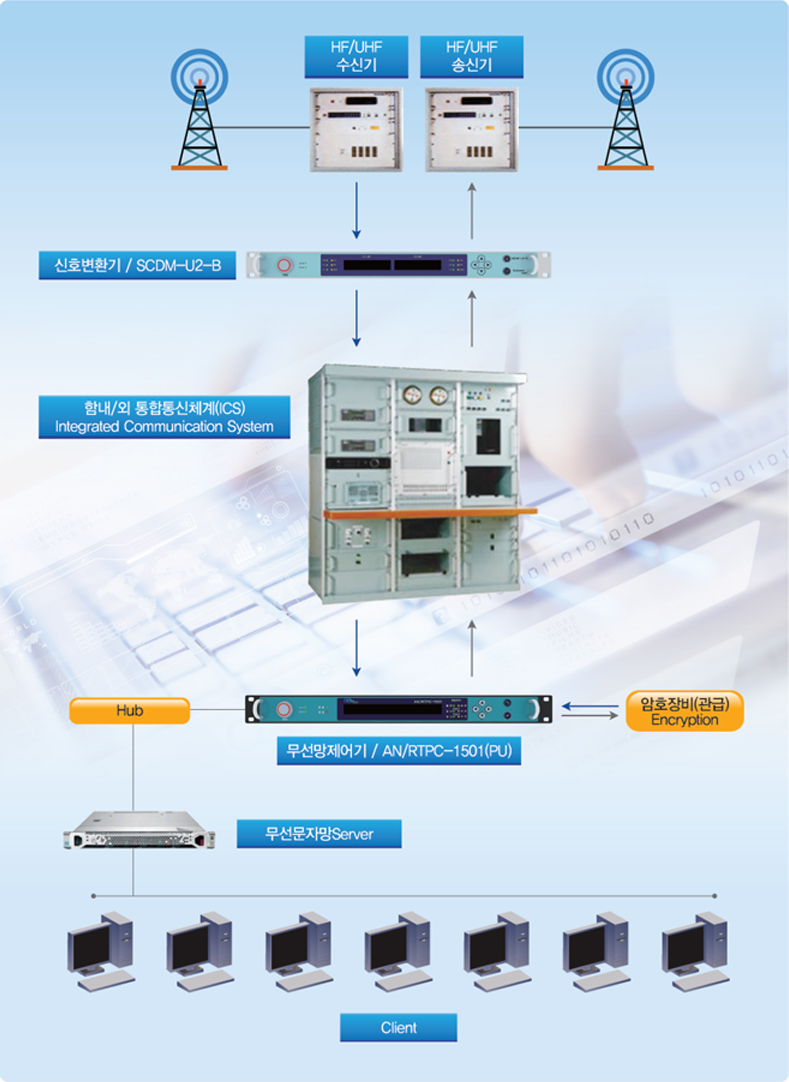

• 무선망제어기: 1EA / AN/RTPC-1501(PU)
• 신호변환기: 1EA / SCDM-U2-B
• 노트북: 1EA / HGN5-IS20

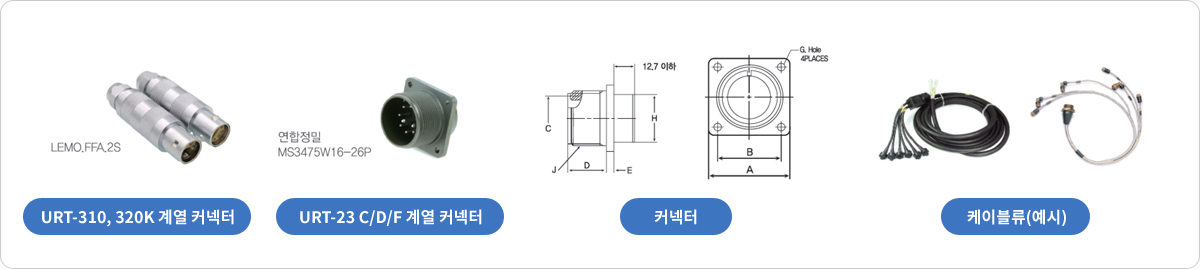

• 통신기 및 신호변환기 연결 케이블
• 암호장비(관급): 1EA
• 통신기 및 신호변환기 연결 전용 판넬
• DUS: 1EA / BR-DSU153
• RACK 규격: W(600) * D(520) * H(400)
• 실장 무게 : 약 70kg

• PKG급 이상의 함정에서 운용
• 해당 책임 해역 인근의 도서기지 중계소별 해당 주파수에 접속
• 무선망제어기와 암호장비간 : 1:1 구성
• 운용 채널 수: 2CH
• 신호변환기 변조방식: FSK, QPSK, 8PSK
• 통신기의 통신속도: 300, 600, 1.2k, 1.5k ~ 4.8k
• 사전할당(PAMA) 및 요구할당(DAMA) 방식 등 자원 할당
• Error 보정 기능 및 자체 점검 기능(BIT)
• Multi-Session(무선, TCP/IP) 제어 관리
• Multi-Channel(2채널 이상) 관리
• 무선망제어기별 무선망 우선 할당 기능(Priority Queue)

• 1개의 PU당 최대 5개 단말기 접속 가능
• 단말기 1대당 3개 채팅방 입장 가능

메인서버 및 중계서버 (Main & Relay Server)

Windows Series 서버

• CPU: 16core (2.4GHz × 2CPU)
• 메모리: DDR4 64GB
• 용량: 600GB × 2 (RAID 0, 1, 5 구성 지원)
• 네트워크카드: 1GB Ethernet 4port
• 전원: Power Supply Kit × 500W 2개 : 전원 이중화
• ODD:DVD ROM Drive 제공(내장형)
• OS: Windows Server2012 R2
• 서버보안 S/W: Red Castle v4.0: EAL 4 등급, CC 인증 제품

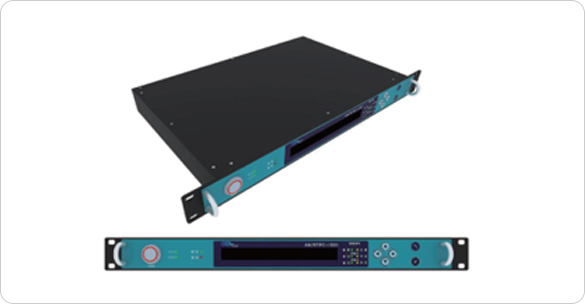

• 프로세서: 32bit MPC83XX
• 구동 Clock: 417MHz
• Flash Memory 및 Memory: DDR2 128MB
• H/W 점검포트: 제공
• Ethernet: 100Mbps 1Port
• Network protocol: TCP/IP
• 신호변환기 운용 채널수/전송속도: 2채널 / 0.3 ~ 64 kbps
• 암호장비 운용 채널수/전송속도: 2채널 / 19.2 kbps
• 주요 기능
  • - 사전할당(PAMA) 및 요구할당(DAMA) 방식 등 무선망 자원 할당
  • - Error 보정 기능 및 자체 점검 기능(BIT)
  • - MAC(Media Access Control) 기능
  • - LLC(Link Layer Control) 기능
  • - Multi-Session(무선, TCP/IP) 제어 관리
  • - Multi-Channel(2채널 이상) 관리
  • - 무선망제어기별 무선망 우선 할당 기능(Priority Queue)
• 전원: AC 110/220V, DC 24V 병렬운전 가능
• 크기/무게: 19인치 RACK 장착(W482×H44.5×D283 ) / 2.8kg
• 동작 온도 / 습도: 0℃ ~ +50℃ / 20% ~ 80%
• 보관 온도: -40℃ ~ +85℃
• 충격 / 진동: MIL-S-901D / MIL-STD-167-1A
• 방송통신기자재등(전자파적합성) KC인증제품

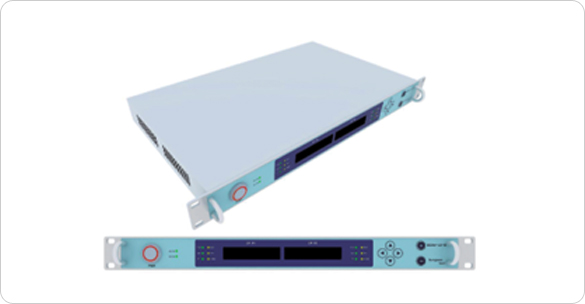

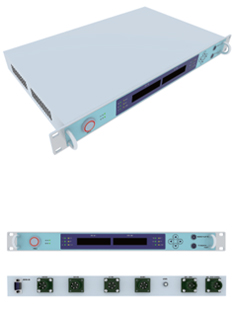

• 운용 채널수: 2채널
• 변조방식: FSK, QPSK, 8PSK (각 채널별 선택가능)
• 통신속도: DTE I/F(무선망제어기): 300, 600, 1.2k, 2.4k, 4.8k, 9.6k, 19.2k, 38.4k, 56k, 64k
• DCE I/F(무선장비): 300, 600, 1.2k, 1.5k ~ 4.8k

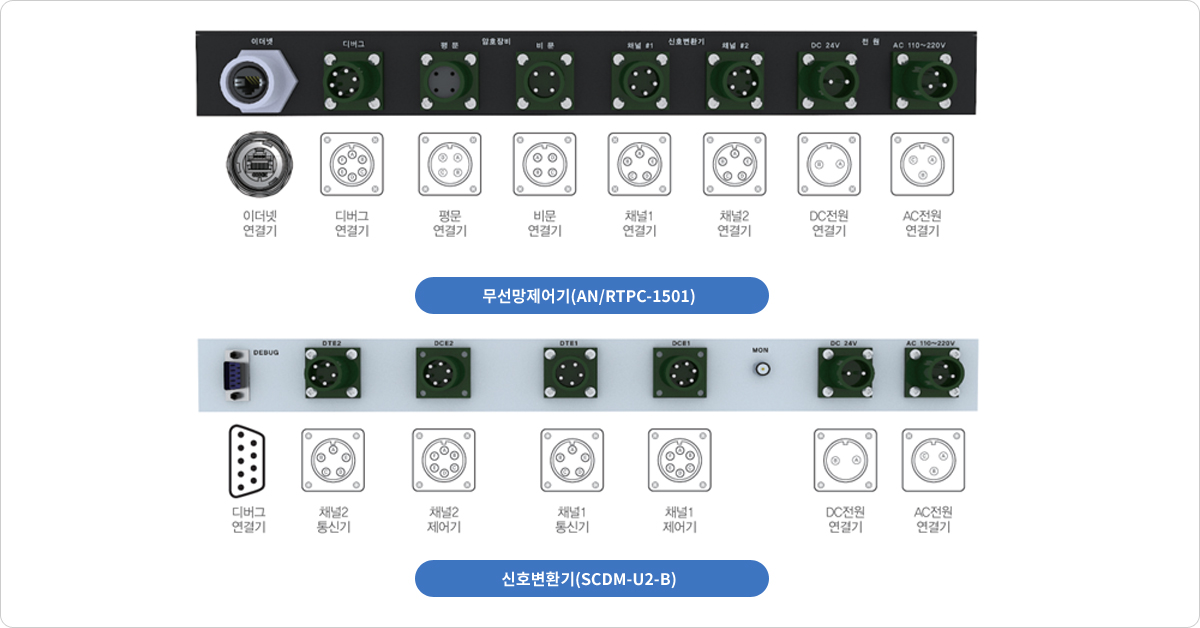

• 무선망 제어기 간 인터페이스: RS-232 Serial 통신
• 전송속도 : 300, 600, 1200, 2400, 4800, 19.2K, 56K, 64K
• 송수신 레벨 조정: -20 ~ +10dB
• 기능
  • - Error 보정 기능
  • - Radio Key On/Off 제어(자동, 수동)
  • - Test Tone 송수신 기능 : 100Hz ~ 4KHz (100Hz 단위 가변)
  • - FSK mark, space 주파수 가변기능 (25Hz 단위 가변)
  • - Self Diagnosis 기능
  • - Loop Back 기능 (디지털, 아날로그)
  • - 타체계 확장 지원 가능(DMHS 등)
• 전원: AC 100 ~ 240V, DC 24V(극성 없음) 병렬운전
• 크기 / 무게: 19인치 RACK 장착(W482×H44.5×D313 ) / 2.8kg
• 동작 온도 / 습도: 0℃ ~ +50℃ / 20% ~ 80%
• 보관 온도: -40℃ ~ +85℃
• 충격 / 진동: MIL-S-901D / MIL-STD-167-1A
• 방송통신기자재등 (전자파적합성) KC인증제품

• 데이터 속도: SYNC: 2400/4800/9600/19200/38400/56000/64000bps
• ASYNC: 2400/4800/9600/19200/38400/56000/57600/64000bps
• 송신 Clock 동기: 종속동기(LOOP, DDS 망동기), 자체동기,외부동기
• 전원: AC 110/220V, DC 24/48V 병렬운전 가능
• 데이터 전송 속도 허용 오차: 각 전송속도의 ±0.01% 이내
• 송신 출력파형: 2진 직렬 바이폴라
• 소비전력 : 7W 이하 (AC 220V), 13W 이하 (AC 110V)
• 크기: W205 x D300 x H47
• 선로 임파던스: 135Ω ±10%
• EIA-232D(SYNC/ASYNC): - 2400~64000bps
• ITU-T V.35(SYNC/ASYNC): - 2400~64000bps
• 방송통신기자재등 (전자파적합성) KC인증제품

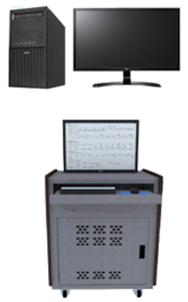

• 데스크 탑
  • - CPU: i5-6600(3.3GHz)
  • - 메모리: DDR4 8G
  • - SSD: 256 GB
  • - ODD: DVD-ROM (쓰기기능 제거)
  • - VGA: Intel HD Graphics 530
  • - 키보드 / 마우스: 무선 키보드 / 마우스 제공
  • - OS: Windows 7 Enterprise
• 모니터
  • - 화면크기: 27인치 (68.5cm)
  • - 패널: LED / IPS
  • - 화면비율: 16:9, 해상도: 3840×2160 (UHD)
• 콘솔
  • - 모니터 엘리베이션 기능 내장
